تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | 630-12 + 18 + 24 آلة جدل جدائل الإطار الصلب | الاستخدام: | تجديل الأسلاك |
|---|---|---|---|
| قطر السلك المفرد (Cu): | Φ1.5-Φ5.0 ملم | قطر السلك المفرد (Al): | Φ1.8-Φ5.0 ملم |
| ماكس. تجديل OD: | Φ45mm | قطر كابستان: | Φ 2000 |
| Max. ماكس. Haul-off linear speed السرعة الخطية لمسافات طويلة: | 40 م / دقيقة | ماكس. سرعة T / U: | 50 م / دقيقة |
| قوة المحرك: | 90KW (محرك التردد المتغير AC) | كود HS: | 8479400000 |
| اللون: | لوحة الألوان المقدمة من العميل | ضمان: | سنة واحدة |
| تسليط الضوء: | آلة جدل الكابلات 5 مم,آلة تجديل الأسلاك 40m / min,آلة جدل الكابلات الصلبة |
||
آلة جدل الإطار الصلب لأسلاك النحاس وأسلاك الألمنيوم
1. التطبيق
تستخدم الآلة بشكل أساسي في تجديل وضغط قطاع النحاس أو الألومنيوم أو الموصل الدائري ، وكذلك موصل القطاع اللولبي المسبق وما إلى ذلك.
تعتمد هذه الآلة على نظام Siemens S7-300 PLC مع Profibus للتحكم الموحد وتنسيق ظروف العمل والتشغيل والتحكم في السرعة لكل جهاز كهربائي في الماكينة.تعتمد شاشة اللمس واجهة سيمنز الملونة للإنسان والآلة مقاس 12 بوصة.تعتمد الآلة شاشة اللمس الملونة Siemens MP277 لعرض وتعيين معلمات العملية.يحتوي نظام التحكم الكهربائي على تقنية متقدمة وتشغيل مريح وعملية موثوقة.
يمكن أن يؤدي استخدام الكشف الرقمي عن انقطاع الأسلاك إلى تحديد إشارة كسر الأسلاك لكل قفص بدقة ، ويمكنه عرض أي قسم وأي سلك مكوك ينكسر في لوحة التشغيل الرئيسية مع شاشة تعمل باللمس ، بحيث يتم دقة ودقة مكابح الأسلاك تحسين معدل الكشف ، لضمان دقة القياس.
2-المواصفات الفنية الرئيسية:
| 1. قطر سلك واحد | Al: Φ1.8-Φ5.0mm |
| النحاس: Φ1.5-Φ5.0mm | |
| 2-ماكس.تجديل OD | Φ 45 ملم |
| 3. ماكس.سرعة الدوران (مع التحميل الكامل) | |
| 12 ب | 170 دورة في الدقيقة |
| 18 ب | 150 دورة في الدقيقة |
| 24 ب | 132 دورة في الدقيقة |
| 4.Stranding الملعب (يمكن ضبطها على شاشة تعمل باللمس) | |
| 12 ب | 45 602 مم (غير مرحلي) |
| 18 ب | 49 ～ 685 مم (بدون مرحلة) |
| 24 ب | 56 ～ 877 مم (غير مرحلي) |
| 5. القوة الحركية لكل قفص | |
| 12 ب | 90KW (محرك AC مع عاكس) |
| 18 ب | 90KW (محرك AC مع عاكس) |
| 24 ب | 90KW (محرك AC مع عاكس) |
| 6.عداد متر (ميكانيكي وكهربائي) | |
| طول محيط عداد العداد | πD = 500 مم |
| عداد دقة العد الخطأ | ± 0.3٪ |
| ماكس.طول العد | 9999.9 م |
| 7.Φ2000 كابستان مسافات مزدوج قوي (مع جهاز ضغط الأسلاك الهوائية) | |
| قطر كابستان | Φ 2000 |
| ماكس.السرعة الخطية لمسافات طويلة | 40 م / دقيقة |
| ماكس.قوة السحب | 12 ت |
| قوة المحرك | 90KW (محرك AC مع عاكس) |
| 8.Φ3150 نوع العمود مع حامل عبور | |
| وزن التحميل | 12 ت |
| سحب البكرة | PN1600 PN3150 مم |
| ماكس.قطر اجتياز | Φ60 ملم |
| ماكس.سرعة T / U | 50 م / دقيقة |
| 9. ارتفاع وسط الخط | 1000 مم |
3. الأجزاء الرئيسية
2.1 12 و 18،24 قفص حبال كل مجموعة واحدة
2.2 جهاز اللف المسبق والضغط 3 مجموعات
2.3 جهاز التحميل الجانبي السفلي 3 مجموعات
2.4 متر عداد (ميكانيكي وكهربائي) 1 مجموعة
2.5 Φ2000 كابستان قوي مزدوج السحب 1 مجموعة
2.6 Φ3150 أخذ نوع العمود مع حامل عبور 1 مجموعة
2.7 نظام التحكم الكهربائي 1 مجموعة
2.8 نظام حماية السلامة 1 مجموعة

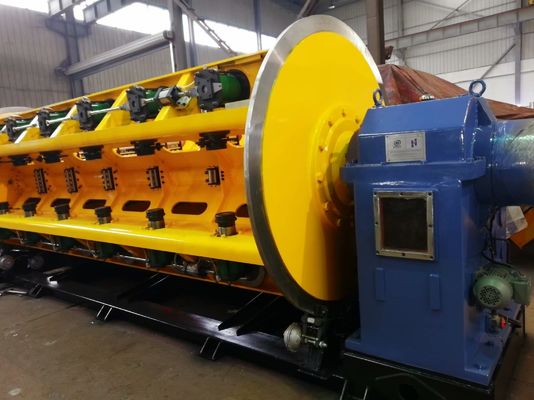

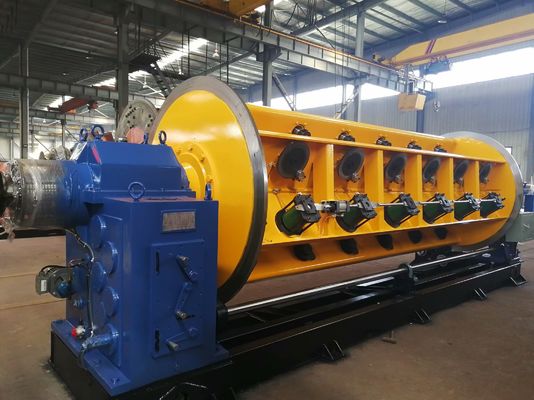

4. الصور ذات الصلة
5. الرسم
