آلة اختبار الكابلات السلكية XLPE نظام التفريغ الجزئي تحت 500KV

آلة اختبار الكابلات السلكية نظام التفريغ الجزئي لكابل XLPE تحت 500KV

تم تطوير هذا النظام من التكنولوجيا المتقدمة الأجنبية والمنتج المترابط.إنه يناسب اختبار اكتشاف PD واختبار الصمود وتحديد موقع خطأ PD لكابلات XLPE تحت 500KV.التوصيات ذات الصلة: GB / T11017-2002 ، GB / T12706-2008 و IEC60502-2005

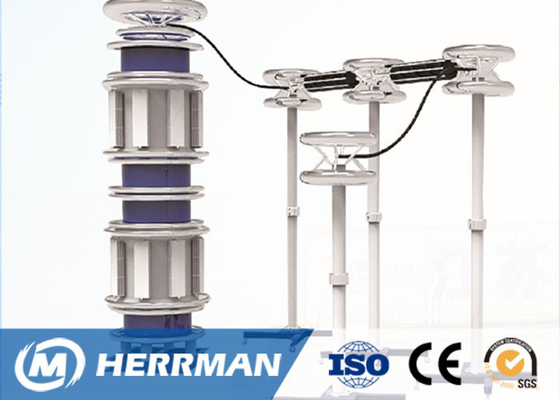

يتمتع النظام بأكمله بميزة الهيكل المدمج ، متعدد الوظائف ، التشغيل السهل والأمان.يمكن أن تحل محل المعدات المماثلة للإنتاج الأجنبي.وهي تتألف من مفاعل عالي الجهد ، ومحول عزل مزدوج للدرع ، ومنظم ، ومقسم ذو جهد عالي ، ومكثف حقن عالي الجهد ، وكاشف PD ، ومحدد موقع خطأ PD ، وغرفة محمية.النظام بأكمله يستخدم أكثر من ثلاثمائة في تصنيع الأسلاك والكابلات الكهربائية.

1. رسم الشكل للنظام
2. الميزة الأساسية

مستوى PD: ≤ 2 قطعة

عامل الجودة: 40

دقة تحديد موقع الخطأ: ≤ ± 2.5M (± 1٪)

دقة قياس الجهد: ≤ ± 3٪

يحتوي النظام على وظيفة الموقت ، وكاشف ARC ، والتشابك ، والحماية الحالية الزائدة ، والتحكم في إعداد صنبور البداية والخرج.يمكن أن يعمل نطاق الضبط على اختبار PD ، وتحمل الاختبار وتحديد موقع خطأ كابل الطاقة بحد أقصى.المقطع العرضي 400 مم 2 ، أطول طول 2000 م للجهد المقنن تحت 110KV.

3. الميزة الرئيسية لغرفة الدرع وغرفة التحكم

مقاومة الأرض أقل من 1 Ω أو أقل من مقاومة توزيع الطاقة الأرضية.(يجب أن يتم ذلك من قبل المستخدم وفقًا للرسم الخاص بنا)

مقاومة الطبقة العازلة ≥ 1000 م Ω

توهين غرفة الدرع: 10 كيلو هرتز - 100 كيلو هرتز: 60 ديسيبل -80 ديسيبل

                                                  10 كيلو هرتز -100 ميجا هرتز: 70 ديسيبل -100 ديسيبل

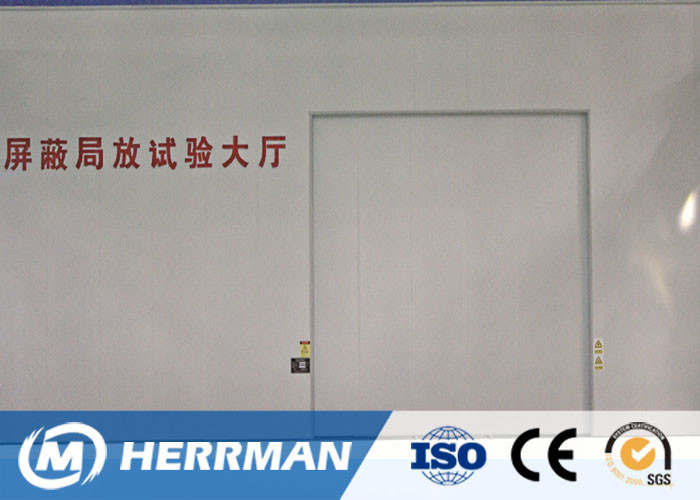

أبعاد غرفة الدرع تناسب متطلبات المستخدم. هيكل المبنى بالكامل مصنوع من إطارات فولاذية.الجدار مغطى بصفيحة فولاذية.ألواح فولاذية ملونة هيكل سانويتش مملوءة بالشكل تستخدم لتزيين الجدار الخارجي.تتكون غرفة التحكم من ألواح فولاذية ملونة بهيكل سانويتش ، والنافذة والباب مصنوعان من سبائك الألومنيوم.الأرضية مغطاة بألواح أرضية زخرفية داخلية.
