عدد المسودات: | 8 | سرعة التصميم: | 8 م / ث |
---|---|---|---|
الحد الأقصى لقطر السلك: | Ф11 ملم | طول سلك المدخل: | ≤1250 ميجا باسكال |
الحد الأدنى لقطر سلك المخرج: | Ф2.5 ملم | متوسط تخفيض التمريرات: | 20٪ |
تسليط الضوء: | 8m / s آلة رسم خط مستقيم,آلة كابل سلك تبريد المياه |

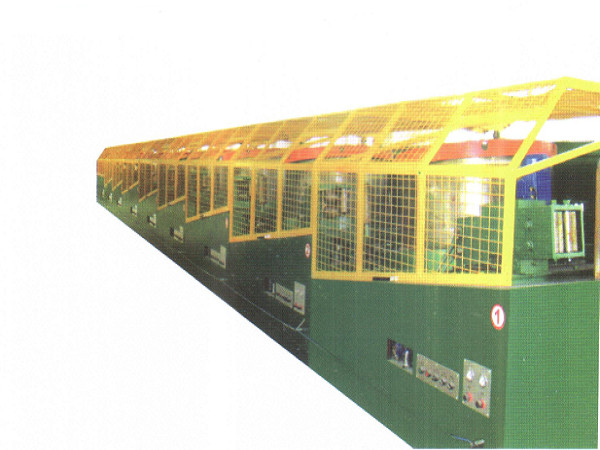

آلة رسم خط مستقيم
1. النوع: LZ-n / 750
العناصر | المعايير الفنية |
رقم.المسودات | ~ 8 |
سرعة التصميم | 8 م / ث |
الحد الأقصى لقطر السلك | Ф11 ملم |
طول سلك المدخل | ≤1250 ميجا باسكال |
دقيقة.قطر سلك المخرج | Ф2.5 ملم |
متوسط تخفيض التمريرات | 20٪ |
قطر الأسطوانة | Ф750 مم |
معالجة سطح الطبل | تصلب السطح بشكل عام |
صلابة سطح الطبل | ≥HRC55 |
وضع تبريد الأسطوانة | تبريد المياه وتبريد الهواء |
قوة المحرك | 55 ~ 75 كيلو واط |
وضع محرك الأقراص | منظم سرعة لسطح الأسنان المتصلب |
التحكم في السرعة | تحويل تردد التيار المتردد |
التحكم في المحركات | تحكم PLC |
حجم التخزين المؤقت | 900/1120 |
2. المعلمات التقنية
2.1.قطر كتلة الرسم وعدد الكتل: φ1200mm ، 9 كتل.
2.2.قطر سلك المدخل: φ14-φ9 ، قطر المخرج: φ9-φ3.
2.3أقصى نسبة ضغط 21٪ ، حد أدنى 15 درجة مئوية.
2.4السرعة المصممة 8 م / ث ، سرعة العمل 5-7 م / ث ؛ سرعة الدفع ~ 2 م / ث.
ضياء الأسلاك. (مم) |
المجموع تيد. |
كمية من يموت |
Aver.red. |
مواد (٪ ج) |
مخرج سرعة (تصلب متعدد) |
إف. |
فِعلي إنتاج |
مزدوج مرات |
||
الإدخال | انتاج | كجم / ساعة | ر / سنة | ر / سنة | ||||||
8 | 3.18 | 84.2٪ | 9 | 18.54٪ | 0.82 | 7 | 75٪ | 1178 | 8480 | 16960 |
11 | 4.25 | 85.1٪ | 19.05٪ | 7 | 2104 | 15146 | 30293 | |||
12 | 4.25 | 87.5٪ | 20.60٪ | 7 | 2104 | 15146 | 30293 | |||
12.5 | 5.05 | 83.7٪ | 18.24٪ | 6 | 2546 | 18330 | 36661 | |||
12.5 | 5.05 | 83.7٪ | 18.24٪ | 6 | 2546 | 18330 | 36661 |
2.5قوة سلك المدخل: أقل من 1250 ميجا باسكال ، قوة مخرج السلك 1960 ميجا باسكال
2.6.نوع التبريد:
تبريد كتلة الرسم: استخدام الماء الدوراني القسري وتبريد الهواء المستقل ، مع عرض تدفق المياه ؛مستشعر تدفق المياه ، يقوم هذا المستشعر بإيقاف تشغيل آلة السحب عندما ينخفض ضغط الماء وتدفق المياه ؛ درجة حرارة كتلة الرسم: 30 درجة مئوية كحد أقصى
تبريد صندوق القوالب: تبريد الماء من النوع القريب ، مع عرض تدفق المياه
2.7.بدء ووقت التوقف العادي: 5-30 ثانية ؛التوقف في حالات الطوارئ: 3 ثوانٍ
2.8.مجهزة بمزامنة الدفع وآلة السحب ؛
2.9حجم البكرة (في التخزين المؤقت للاستلام):
Ø 500 (برميل) X 964 (العرض الكلي) X Ø 1250 (شفة) ، القطر الداخلي.Ø120 ، وزن البكرة: 3500 كجم
2.10.يمكن تشغيل كل آلة رسم جماعية أو تشغيل رابط ؛
2.11.مع مصحح ، وعداد متر ؛دقة العداد 0.1 %
3. الأجزاء الرئيسية
3.1.موقف السداد:
3.2 وحدة سحب الأسلاك
3.3 رف آلة الرسم
3.4 علبة تروس المخفض
3.5 كتلة الرسم
3.6 مروحة التبريد
3.7صندوق يموت
3.8 مملس
3.9 آلة سحب
4. الكشف والحساب
1) يمكن أن تتعطل سرعة الرسم لكل بكرة وعرضها ، ويتم عرض سرعة الخط رقميًا ؛
2) يمكن قياس وعرض طول سلك السحب النهائي ، ويمكن ضبط طول السلك المتوقع والتحذير المسبق مسبقًا لتحقيق الإنذار المبكر وإيقاف التحكم بالقيمة المتوقعة.
3) يتم تثبيت الفولتميتر على خزانة التحكم الكهربائية ، ويتم تثبيت كل مقياس التيار الكهربائي وأدوات القياس الأخرى على خزانة التحكم الرئيسية
4) يمكن قياس وقت عمل الجهاز وحسابه ، ويتم تثبيت السجلات في باب خزانة التحكم.
